표준 부품(패스너)의 선택 원칙

패스너 선택 원리

1, 카테고리 결정

표준 패스너는 10가지로 분류되며 표준 패스너의 사용 상황과 기능에 따라 선택합니다.

① 볼트: 볼트는 일반적으로 연결 및 고정 목적으로 너트(보통 와셔 1개 또는 와셔 2개)와 일치합니다.

② 너트 : 너트는 볼트와 함께 사용합니다.

③ 나사: 나사는 일반적으로 고정 또는 조이기 위해 일반적으로 별도로(때로는 와셔와 함께) 사용됩니다.

④ 스터드: 일반적으로 스터드의 양단에 나사산이 있습니다(편단 스터드는 한쪽 끝에 나사산이 있음). 일반적으로 스터드의 한쪽 끝은 구성 요소 본체에 단단히 나사로 고정되고 다른 쪽 끝은 연결 및 고정을 위해 너트와 일치하지만 대부분 간격 기능도 있습니다.

⑤ 와셔: 와셔는 볼트, 나사, 너트의 베어링면과 공정 베어링면 사이에 사용되어 베어링 면의 헐거움을 방지하고 응력을 감소시킵니다.

⑥ 셀프 태핑 나사 : 셀프 태핑 나사와 일치하는 공작물의 나사 구멍은 미리 태핑 할 필요가 없으며 셀프 태핑 나사를 조이면 암나사가 형성됩니다.

⑦ 리벳: 리벳의 한쪽 끝에는 머리가 있고 막대에는 나사산이 없습니다. 사용시에는 연결부의 구멍에 봉을 삽입한 후 봉의 끝단을 단단히 리벳으로 고정하여 연결 또는 조여 주십시오.

⑧ 핀 : 사용중 공작물에 삽입되는 핀으로 주로 연결이나 위치결정의 역할을 한다.

⑨ 리테이닝 링: 리테이닝 링은 일반적으로 샤프트 또는 구멍에 있어 공작물의 축 방향을 제한합니다.

⑩ 나무 나사: 나무 나사는 나무에 나사로 조이거나 연결하는 데 사용됩니다.

2, 표준 및 품종 결정

1. 품종의 선택 원칙:

⑴ 동일한 기계 또는 프로젝트에서 가공 및 조립의 작업효율을 고려하여 표준부품의 다양성을 최소화한다.

(2) 경제성을 고려하여 표준품목을 우선적으로 선정한다.

(3) 표준 부품의 예상 사용 요구 사항에 따라 유형, 기계적 성능, 정확도 및 나사산을 선택해야 합니다.

2. 입력:

⑴ 볼트:

① 범용볼트 : 육각머리, 사각머리 등 다양한 종류가 있다. 국가 표준 GB{0}}GB5790 등을 참조하세요.

② 리밍용 볼트 : 작업물 이탈 방지를 위해 리머 홀에 볼트를 밀착시켜 사용한다(GB27 등 참조).

③ 스톱볼트: 스퀘어넥과 벨트넥으로 나눌 수 있으며, GB{0}} 등을 참조하십시오.

④ 특수용 볼트: T-슬롯 볼트에 대해서는 GB37을 참조하십시오. 이동식 조인트 볼트, GB798 참조; 앵커 볼트는 GB799 등을 참조하십시오.

⑤ 강철 구조물용 고강도 볼트 연결 쌍: 일반적으로 건물, 교량, 타워, 파이프 지지대 및 호이스팅 기계와 같은 강철 구조물의 마찰식 연결에 사용됩니다. GB3632 등 참조.

⑵ 너트:

① 일반용 너트 : 주로 육각너트와 사각너트를 말하며 그 종류가 다양함, GB41, GB{1}} 등 참조

② 홈붙이 너트: 주로 육각 홈이 있는 너트, 즉 홈이 육각 너트 위에 가공된 것을 말합니다. 볼트와 너트의 상대 회전을 방지하기 위해 홀이 있는 나사 볼트 및 분할 핀과 함께 사용됩니다. GB{0}} 등을 참조하세요.

③ 잠금 너트: 나일론 삽입 육각 잠금 너트를 포함하여 잠금 기능이 있는 너트를 나타냅니다. GB889, GB6182, GB6183 참조 및 모든 금속 육각 잠금 너트, GB6184-6187 참조.

④ 특수용 견과류: 접시에 담긴 견과류와 같은 견과류, GB62 참조; 링 너트, GB63 참조; 캡 너트는 GB802 및 GB923을 참조하십시오. 널링 너트, GB806, GB807 및 내장형 너트 참조, GB809 참조 등

(3) 나사:

① 기계나사 : 머리의 종류와 홈의 종류에 따라 여러 종류로 나뉜다. 헤드 유형에는 원통형 헤드, 팬 헤드, 접시머리, 반 접시머리가 있으며 헤드 유형에는 슬롯(직선 금속) 및 십자 홈이 있습니다. GB65, GB67-69, GB818-820 등을 참조하세요.

② 고정나사: 고정나사는 끝단을 이용하여 공작물 사이의 상호 어긋남을 방지하고 토크를 적게 전달합니다. GB71, GB73-75, GB77, GB78 등을 참조하세요.

③ 소켓 머리 캡 나사: 소켓 머리 캡 나사는 설치 공간이 협소하거나 나사 머리를 내장해야 하는 상황에 적합합니다. GB70, GB6190, GB6191 및 GB{3}} 참조.

④ 특수 목적 나사: 고정 나사와 같은, GB72, GB828 및 GB829 참조; GB827-839, GB948, GB948 및 아이볼트, GB825 등을 참조하십시오.

(4) 스터드:

① 이등길이 양두 스터드: 연결 또는 고정을 위해 한쪽 끝을 부품 본체에 나사로 고정하는 경우에 적용합니다. GB{0}} 등을 참조하세요.

② 동일한 길이의 더블 헤드 스터드: 연결 또는 간격을 위한 너트와 연결 끝을 일치시키는 데 적합합니다. GB901, GB953 등을 참조하십시오.

(5) 와셔:

① 평 와셔: 공작물 베어링 표면의 요철을 극복하고 베어링 표면의 응력 영역을 증가시키는 데 사용됩니다. GB848, GB{1}} 및 GB5287을 참조하세요.

② 스프링(탄성) 와셔: 스프링 와셔는 GB93, GB859 등, 탄성 와셔는 GB860, GB955 등 참조.

③ 백 와셔: 내부 톱니가 있는 잠금 와셔, GB{0}} 참조; 외부 톱니 잠금 와셔, GB862 참조; 싱글 러그 탭 와셔, GB854 참조; 이중 러그 탭 와셔, GB855 참조; 원형 너트 잠금 와셔, GB858 등 참조

④ 베벨 와셔: 작업물 지지면의 기울기에 맞추기 위해 베벨 와셔를 사용할 수 있습니다. 사각 베벨 와셔는 I형 강철에 사용됩니다(GB852 참조). 채널 강철에 사용되는 사각 베벨 와셔는 GB853을 참조하십시오.

(6) 셀프 태핑 나사:

① 일반 셀프 태핑 나사: 나사산은 GB5280(셀프 태핑 나사용 나사)을 준수해야 하며 나사산 피치가 커서 얇은 철판 또는 구리, 알루미늄 및 플라스틱에 사용하기에 적합합니다. GB845-847, GB5282-5284 등을 참조하세요.

② 셀프 태핑 잠금 나사 : 나사산은 일반적인 미터법 거친 나사산을 준수하며 내진동성이 요구되는 경우에 사용하기에 적합합니다. GB{0}}를 참조하세요.

(7) 리벳:

① 열간단조 리벳 : 일반적으로 크기가 커서 기관차, 선박, 보일러 등에 주로 사용된다. 일반적으로 열간 단조로 헤드를 성형해야 합니다. GB{0}}를 참조하세요.

② 냉간압조 리벳 : 직경 사양은 일반적으로 16mm 이하이며 헤드는 일반적으로 냉간압조로 형성됩니다. GB867-870, GB109 등을 참조하세요.

③ 중공 및 반 중공 리벳: 중공 리벳, GB976 참조; 반 중공 리벳의 경우 GB873-875 등을 참조하세요.

④ 특수용 리벳: 머리의 유무에 관계없이 GB1016 참조; 관형 리벳, GB975 참조; 명판 리벳에 대해서는 GB827 등을 참조하십시오.

⑤ 블라인드 리벳 : 단면 리벳이 있는 일종의 리벳이다. 최근 몇 년 동안 널리 사용되는 새로운 유형의 리벳입니다. 빠르고 안전하며 편리하며 방수 및 누수 방지의 장점이 있습니다.

(8) 핀:

① 원통형 핀: 나사가 있거나 없는, GB119 참조; 내부 나사산 원통형 핀, GB120 참조; 외부 스레드 원통형 핀, GB878 참조; 탄성 원통형 핀, GB879 참조; 구멍이 있는 원통형 핀, GB880 등 참조

② 테이퍼 핀: 나사산이 있는 원통형 핀이 있거나 없는, GB117 참조; 내부 나사산 원통형 핀, GB118 참조; 나사 꼬리가 있는 테이퍼 핀, GB881 참조; 분할 테이퍼 핀, GB877 참조.

③ 코터핀 : 일반적으로 홀이 있는 나사볼트, 홈이 있는 너트와 조합하여 볼트와 너트가 풀리는 것을 방지합니다. GB91을 참조하십시오.

(9) 고정 링:

① 원형클립: 구멍이 있는 원형클립. GB893을 참조하십시오. 샤프트용 써클립. 샤프트 분할 링은 GB894 및 GB896을 참조하십시오.

② 스틸 와이어 리테이너 링: 구멍이 있는 스틸 와이어 리테이너 링, GB895.1 참조; 샤프트용 강선 리테이너 링은 GB895.2 및 GB921을 참조하십시오.

③ 샤프트 부품용 고정 링: 테이퍼 핀으로 고정된 고정 링은 GB883을 참조하십시오. 나사로 고정된 고정 링은 GB884, GB885 등을 참조하십시오.

④ 축단 리테이너 링: 나사로 고정된 축단 리테이너 링은 GB891, 볼트로 고정된 축단 리테이너 링은 GB892를 참조하십시오.

(10) 나무 나사:

헤드형과 홈형이 다르기 때문에 여러 종류로 나뉩니다. 헤드 유형에는 둥근 머리, 접시머리, 반 접시머리 등이 포함됩니다. 머리 홈 유형에는 슬롯(슬롯) 및 십자 홈이 있습니다. GB99-101, GB950-952 등을 참조하세요.

3, 기계적 성질 등급

⑴ 볼트, 나사, 스터드 및 너트

표 1: 볼트, 나사, 스터드 및 너트의 성능 등급

(2) 고정 나사

표 2

(3) 셀프 태핑 나사 및 셀프 태핑 잠금 나사

일반 셀프 태핑 나사는 기계적 특성에 따라 등급이 매겨지지 않습니다. 적절한 사양이 선택되는 한 일반 요구 사항은 GB3098.5의 3.6항 및 표 3을 참조하십시오.

셀프 태핑 잠금 나사의 기계적 특성은 A와 B의 두 가지 등급으로 나뉩니다. A 등급은 고강도 등급입니다. B등급은 저강도 등급입니다.

(4) 스테인리스 스틸 볼트, 나사, 스터드 및 너트

표 3

4, 정밀도

표준 부품(패스너)의 정확도는 제품 등급에 따라 결정됩니다.

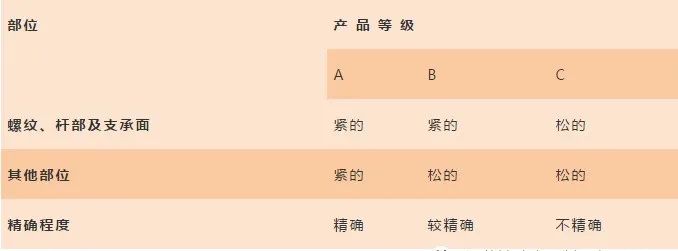

표 4: 표준 부품(패스너)의 제품 등급 및 정확도

5, 스레드

나사 공차 등급

표 5 표준품(패스너)의 나사 공차 등급

주: 1) 기계적 성질이 45H인 고정 나사 및 기계적 성질이 12.9인 소켓 헤드 캡 나사의 나사 허용차만 등급 5g가 될 수 있습니다.(2) 피치 선택.

표 6 굵은 나사와 가는 나사의 비교

사양 결정

① 직경 규격은 가능한 한 첫 번째 계열의 값을 선택하고, 제품 표준 치수표의 괄호 안의 값과 규격표의 값은 최대한 사용하지 않는다.

② 일반적으로 길이 규격은 제품 규격 외 규격은 적용하지 않습니다. 일반적으로 볼트나 너트가 맞물릴 때 나사산 끝에 (0.{1}}.3) d를 노출시키는 것이 적절하다.

③ 직경 및 길이가 일치하는 규격은 상품 규격 범위 내에서 하는 규격을 우선한다.
