동일하지 않은-길이의 이중-엔드 스터드

에 대한 다양한 표준이 있습니다.스테인레스 스틸 더블-엔드 스터드, GB/T 901의 유형 A 및 유형 B와 같은 것입니다. 양단 스터드는 양쪽 끝에 나사산이 있고 중앙에 부드러운 생크가 있어서 이름이 붙여졌습니다. 표준의 접미사 문자 A와 B는 서로 다른 의미를 갖습니다. 유형 A는 생크 직경이 나사산의 주요 직경(두꺼운 생크)과 동일함을 나타내고, 유형 B는 생크 직경이 나사산의 내경(얇은 생크)과 일치함을 의미합니다. 생크 두께의 치수는 임의적이지 않습니다. 두꺼운 생크의 경우 부드러운 생크 직경은 나사산의 주요 직경과 동일합니다. 예를 들어, M16 나사의 경우 생크 직경은 특정 음수 공차 범위에서 16mm입니다. 얇은 생크의 경우 직경은 나사산의 작은 직경(즉, 나사산 롤링 전 와이어 직경)과 같습니다. 예를 들어, M16 스레드를 롤링하기 전의 와이어 직경은 14.2mm이므로 얇은 생크 스터드의 중간 생크 직경은 14.2mm입니다.

스테인레스 스틸 더블 엔드 스터드는 주로 밸브와 플랜지에 사용됩니다. 설치가 쉽습니다. 사전에 뚫은 구멍을 통과시키고-스테인리스강 패스너의 고착 특성을 피하도록 주의하면서 양쪽 끝의 잠금 너트를 통과시키기만 하면 됩니다. 산업 발전으로 인해 스테인레스 스틸 더블 엔드 스터드는 이제 압력 용기 및 광산 기계와 같은 대형 장비에 널리 사용됩니다.

304 및 316 스테인리스강은 물론 다양한 등급의 탄소강, 중탄소강, 고강도 합금강을 비롯한 다양한 재료를 사용하여 더블 엔드 스터드를 생산할 수 있습니다-. 그러나 현재 A193-B7이라는 특수 소재를 공급할 수 없습니다. 주로 압력용기 산업에 사용되는 고온-내열합금강입니다. 일부 재료는 대체품으로 사용될 수 있지만 압력 용기는 특수 장비이므로 사고는 심각한 결과를 초래할 수 있습니다. 따라서 당사는 당분간 A193-B7로 만든 제품을 제공하지 않습니다. 또한 이 내열성 재료는 원래 수입되었으며 일부 국내 기업은 42CrMoA를 대체품으로 직접 사용한다는 점을 사용자에게 상기시킵니다. 성능은 유사하고 일반 환경에서는 잘 작동하지만, 설계에 명시된 재질이 아니므로 주의가 필요합니다.

스테인레스 스틸의 생산 공정더블-엔드 스터드방법은 비교적 간단합니다. 선재를 원료로 사용하여 일정 길이로 자른 후 양쪽 끝에 나사산을 꿰는 것입니다. 두꺼운 생크 스터드의 경우 추가 생크 선삭 공정만 필요합니다. 이것이 바로 많은 기업이 더블{2}}스터드를 생산할 수 있는 이유입니다.-이 업계는 진입 장벽이 낮고 기본 장비도 생산에 충분합니다.

현재 이중-스터드는 리듀서에서 가장 일반적으로 사용되는 패스너입니다. 리듀서는 장기간 고속으로 작동하기 때문에 양단 스터드에 상당한 마모를 유발합니다. 정기적으로 나사 잠금 상태를 점검하고 적절한 너트를 적시에 교체해야 합니다. 나사산 끝마다 두 개의 너트를 사용하는 것이 좋습니다. 양-스터드의 나사산이 손상된 경우 너트만 교체하지 말고-스터드 자체를 새 것으로 교체해야 합니다.

기존 더블 엔드 스터드의 목적과 표준은{0}}식별하기 쉽고 검사 및 승인도 간단합니다. 따라서 이 기사에서는 GB/T 897을 준수하는 비균등-길이의 더블 엔드 스터드인 더블{2}}엔드 스터드에 초점을 맞췄습니다. 해당 특수 기능은 아래 기술 도면에서 확인할 수 있습니다.

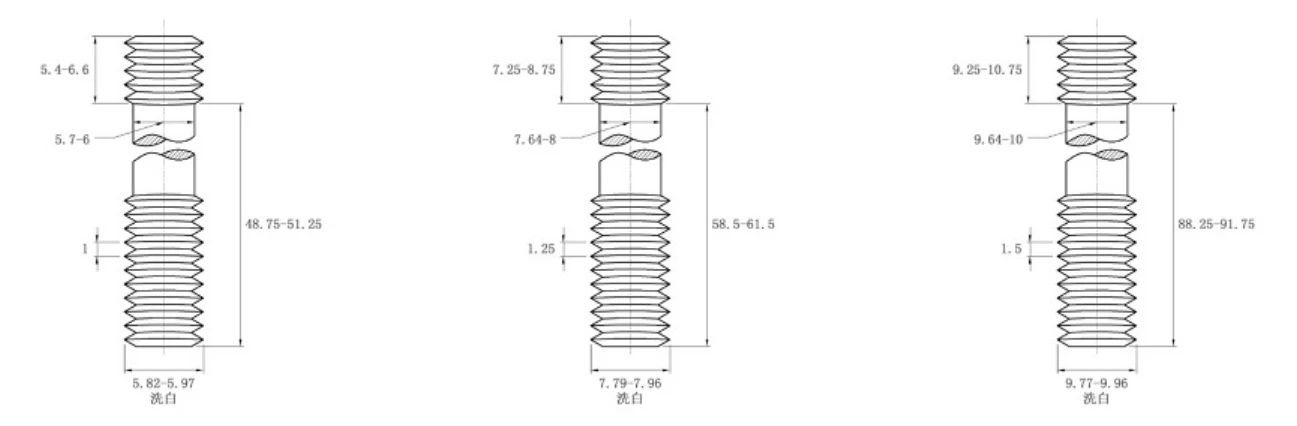

왼쪽에는 M8×50 사양의 스테인리스 스틸 비균등 -길이 이중{1}}끝 스터드가 있고, 중앙에는 M10×60, 오른쪽에는 M10×90이 있습니다. 여러분은 차이점을 눈치채셨을 것입니다: 기존 더블엔드의 길이-스터드전체 길이로 측정되는 반면, -GB/T 897에 따른 길이가 다른 스터드의 경우 길이 표시에서 한쪽 끝의 스레드가 제외됩니다. 스레드 길이는 표준에 따른 스레드 직경에 해당하며 이는 주목해야 할 핵심 사항입니다.
